Los joysticks/gamepads Atari eran

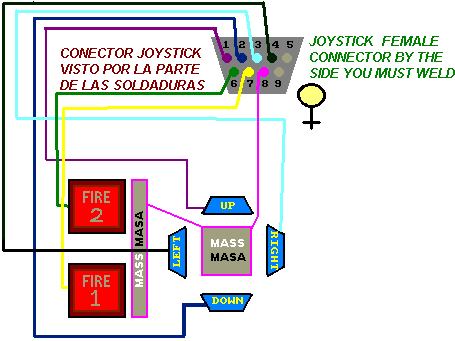

digitales por lo que su fabricación es muy sencilla siguiendo
este esquema:
El cable amarillo que corresponde al
FIRE 1, puedes obviarlo junto al propio DISPARO 1 si lo que
quieres es un simple Joystick Atari de un botón de disparo. Sin
embargo, si lo pones tendrás un genuino
Joystick CPC de dos disparos, para tu
Amstrad CPC real.
IMPORTANTE: Si vais ha hacer un joystick para un ordenador que no sea un Amstrad CPC, no conectéis el FIRE 1, en algunos ordenadores como el Commodore 64 el pin 7 se usa para alimentar al periférico y podría provocar un corto.
Si vas a hacerte el joystick para conectarlo al PC mediante los
drivers Direct-Pad
aunque no sea necesario el FIRE 1, te recomiendo que lo pongas,
pues quizá saquen más adelante un driver específico para
joystick CPC de dos botones.
Actualización 19-08-2018: Mikel E. me recuerda que algunos juegos de Amstrad CPC soportan un tercer botón de disparo no documentado conectando el pin 5 con masa. ¡Ojo! solo para gama no plus, o gama plus tuneada (hay que hacer unos puentes en la placa).
No recomiendo usar joystick con este botón adicional en otros ordenadores de 8 bits, pues el pin 5 algunos lo usan para alimentar el joystick.
Para quien quiera montarse un autofire puede consultar este artículo en inglés.
También tengo el esquema para hacer un multiplicador de joystick para Amstrad CPC.
Actualización 19-08-2018: Mikel E. me recuerda que algunos juegos de Amstrad CPC soportan un tercer botón de disparo no documentado conectando el pin 5 con masa. ¡Ojo! solo para gama no plus, o gama plus tuneada (hay que hacer unos puentes en la placa).
No recomiendo usar joystick con este botón adicional en otros ordenadores de 8 bits, pues el pin 5 algunos lo usan para alimentar el joystick.
Para quien quiera montarse un autofire puede consultar este artículo en inglés.
También tengo el esquema para hacer un multiplicador de joystick para Amstrad CPC.
